屈曲約束支撐（BRB）
屈曲約束支撐（Buckling-Restrained Brace）,簡稱BRB，它具有受壓時屈服而不屈曲的優點，既可以像普通支撐一樣為結構提供附加剛度，又能夠耗散地震的能量，降低結構主要構件在地震中的損傷，保護主體結構。

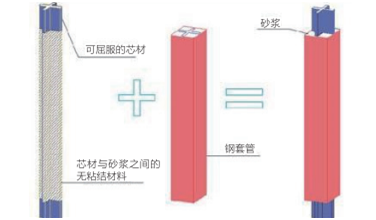

BRB一般由三部分組成，即核心單元、外約束單元以及核心單元與外約束單元之間的無粘結材料。
核心單元為主要受力構件，由低屈服點鋼組成，其形狀一般有一字型和十字型兩種。外約束單元提供側向約束，防止核心單元發生屈曲失穩，常用的有鋼管混凝土約束單元以及純鋼約束單元，無粘結單元包裹在核心單元的表面，起到減小核心單元與外約束單元之間摩擦力的作用。
屈曲約束支撐一方面可以避免普通鋼支撐拉壓承載力差異顯著;另一方面具有金屬阻尼器耗能能力，在結構中充當保險絲的作用，使結構處于彈性狀態。
2.BRB與普通支撐框架設計異同點
設計項目 | 普通支撐框架 | 屈曲約束支撐框架 |
支撐布置 | 可選用X型支撐布置 | 不可選用X型支撐布置 |
構件驗算 | 小震和風荷載下需要進行穩定承載力驗算 | 小震和風載荷下只進行強度驗算，產品本身已滿足穩定性要求 |
節點設計 | 根據支撐抗拉屈服承載力設計 | 根據支撐極限支撐力設計 |
彈塑性時程分析 | 應采用拉壓不對稱滯回模型 | 可采用簡單雙線型滯回模型 |
狀態 | 傳統支撐框架 | 防屈曲支撐框架 | ||
主體結構 | 普通支撐 | 主體結構 | 防屈曲支撐 | |
小震 | 彈性 | 彈性 | 彈性 | 彈性 |
中震 | 彈性或塑性 | 彈性或屈曲 | 彈性 | 塑性（耗能） |
大震 | 塑性 | 屈曲 | 彈性或塑性 | 塑性（耗能） |
中、大震后 | 拆除損壞部分，影響建筑使用 | 可更換防屈曲支撐，不影響建筑物使用 | ||
3.防屈曲支撐的優點
（1）承載力高、合理調節抗側剛度
屈曲約束支撐：中心支撐框架構件的抗震承載力驗算，應符合下列規定：
支撐斜桿的受壓承載力應按下式驗算：
其中
=1/（1+0.35
） =（
）
式中：N為支撐斜桿的軸向力設計值；Abr為支撐斜桿的截面面積；
為軸心受壓構件的穩定系數；為受循環荷載時的強度降低系數；
、為支撐斜桿的長細比和正則化長細比；E為支撐桿鋼材的彈性模量；
、
分別為鋼材強度設計值和屈服強度；
為支撐穩定破壞承載力抗震調整系數。
=
式中，
為防屈曲支撐芯材截面面積；為防屈曲支撐芯材強度設計值。
普通支撐是穩定受壓承載力控制，其剛度較大，因此對周邊連接構件受力影響較大，防屈曲支撐可通過鋼套筒的約束作用使其保持穩定性要求，因此剛度可根據設計需要進行調整，既節約了構件用鋼量，又減少了結構的基底剪力。小震時防屈曲支撐的線彈性剛度高，可以很容易滿足規范的變形要求。
（2）延性與耗能性能良好
采用防屈曲支撐的建筑結構具有優于普通結構的抗震能力。第一，建筑物的剛度適當，作用于其上的地震作用較小。普通支撐因?yàn)榧纫獫M(mǎn)足結構的剛度要求，又要滿足自身的穩定性要求，斷面尺寸通常比防屈曲支撐大。這就使得建筑物的剛度較大，從而導致地震作用較大。反之，防屈曲支撐只要滿足結構的剛度要求和自身的強度要求即可，自身的穩定性由外包鋼管及附著物來保證，因此內核鋼支撐有效斷面尺寸較小，建筑物的剛度適當，從而使得地震作用較小。第二，建筑物的剛度在支撐屈服后不會突然下降，結構整體延性較好。普通支撐一旦受壓失穩就會推出工作，結構剛度就會突然下降，結構的抗震能力也就突然減小很多，結構整體延性較差。防屈曲支撐即使受壓屈服，還會繼續保持承載力，結構剛度降低幅度不大，結構整體仍然具有較好的承載力。第三，建筑物在中震和大震作用下將具有良好的減震能力，主體結構構件損傷較輕。普通支撐在中震和大震作用下失穩以后退出工作，框架梁、柱將依靠梁端和柱端的塑性鉸來耗散地震能量，主體結構必然損傷嚴重。防屈曲支撐在中震和大震作用下屈服以后，具有更強和更穩定的能量耗散能力，耗散作用到結構中的地震能量，保護主體結構，因此主體結構損傷較輕。
（3）提供附加阻尼比
防屈曲支撐可根據項目特點，合理設計的防屈曲支撐可使其在多遇地震作用下屈服耗能，小震作用下提供附加阻尼比，減小地震作用，能減小梁、柱、墻的截面大小，不僅能提高結構的安全性能，還能減小工程造價。
（4）降低工程綜合造價
采用防屈曲支撐，可以減小基底剪力，降低結構所承受的地震作用，由此可以減少梁、柱、基礎的截面尺寸以及由此產生的施工費用。結構遭受地震時，能量均由防屈曲支撐耗散，梁、柱等主體結構構件不會發生破壞，是整個結構的“保險絲”，大震后可以方便更換損壞的支撐。
（5）安裝方便且經濟
防屈曲支撐可通過螺栓或者銷軸連接到節點板，安裝方便而且經濟。
4.安裝方式
人字撐 斜撐
5.節點安裝方式
節點安裝方式1 節點安裝方式2 節點安裝方式3 節點安裝方式4
